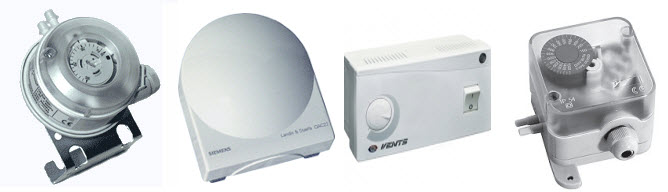

Датчики:

они выполняют функцию своего измерителями в схеме автоматики вентиляции. Они осуществляют контроль параметров обрабатываемого воздуха, работы и состояния сетевого оборудования и выдают информацию на шкафы автоматики.



  • Датчики температуры

Делятся на два типа, по методу измерения:

  • термоэлектрические преобразователи или термопары (действие основано на измерении термоэлектродвижущей силы, развиваемой термопарой)
  • термосопротивления или термисторы (действие основано на зависимости электрического сопротивления материала от температуры окружающей его среды). Различают два типа таких датчиков - NTC термисторы (сопротивление материала снижается с повышением температуры) и PTC термисторы (сопротивление материала повышается с повышением температуры).

Датчики температуры могут быть как комнатного, так и наружного исполнения, канальными (измеряют температуру воздуха в воздуховодах), накладными (измеряют температуру поверхности трубопровода) и так далее. Выбирая датчик нужно обратить внимание на температурные характеристики чувствительного элемента, они должны совпадать с рекомендуемыми в описании регулятора температуры.

  • Датчики влажности

Это электронные устройства, измеряющие относительную влажность по изменению электрической емкости в зависимости от относительной влажности воздушной среды. Датчики влажности делят на два типа: комнатные и канальные. Друг от друга они отличаются конструкцией. При установке датчика нужно выбирать место со стабильной температурой и скоростью движения окружающего воздуха, а также нежелательно располагать датчик возле окон, под прямыми солнечными лучами и вблизи отопительных приборов.

Датчики давления :Различают два типа датчиков давления - аналоговые датчики давления и реле давления. Оба типа датчиков могут измерять давление как в одной точке, так и разность давлений в двух точках. В этом случае датчик называется дифференциальным датчиком давления. Примером использования реле давления в климатических системах может послужить датчик давления, служащий для защиты компрессора от слишком низкого или высокого давления фреона. Также, дифференциальные манометры применяются для определения степени засора в фильтрах систем вентиляции. При помощи же аналоговых датчиков определяется давление в точке измерения. Измеренное давление конвертируется в электрический сигнал вторичным преобразователем датчика.

Датчики потока:Принцип работы датчика потока состоит в следующем: в первую очередь измеряется скорость движения газа или жидкости в воздуховоде или трубопроводе, после чего измеренный сигнал преобразуется во вторичном преобразователе в электрический, затем рассчитывается расход газа или жидкости в вычислительном блоке. Наиболее востребованы такие датчики в сфере учета тепловой энергии. По принципу действия первичных преобразователей датчики потока делятся на лопастные устройства, сужающие, турбинные, вихревые, роторные, ультразвуковые и электромагнитные. В системах вентиляции и кондиционирования наиболее распространены датчики-реле протока. Они реагируют на скорость газа, создающего напор на лопасть датчика, которая приводит в действие микропереключатель с сухим контактом. В тот момент, когда скорость потока достигает заданного порога переключения, происходит замыкание контактов. Когда же скорость потока падает ниже этого порога, контакты размыкаются. Порог переключения можно регулировать.

Датчики концентрации углекислого газа:По содержанию углекислого газа в воздухе принято оценивать газовый состав воздуха в помещении. В системе вентиляции и кондиционирования концентрация углекислого газа может быть объектом регулирования. (Нормой содержания углекислого газа в воздухе считается значение от 600 до 800 ppm).



Выбирают датчики на основе следующих данных:



условия эксплуатации

диапазон

требуемая точность измерения физического параметра
